Hệ thống camera full side cho ford

Camera Full Side (còn gọi là máy quay kỹ thuật số trên ô tô) là thiết bị giúp liên tục ghi lại hình ảnh diễn biến phía trước xe và hai bên hông trong suốt quá trình tham gia giao thông. Việc lắp Camera Full side cho ô tô mang đến nhiều lợi ích thiết thực, giúp hỗ trợ quan sát và lái xe an toàn hơn.

Tính năng nổi bật của Camera Full Side

Khi tốc dộ dưới 30km/h, sẽ hiển thị view camera trong các trường hợp sau đây:
• Hiển thị view trước khi cảm biến xe phát hiện vật thể.

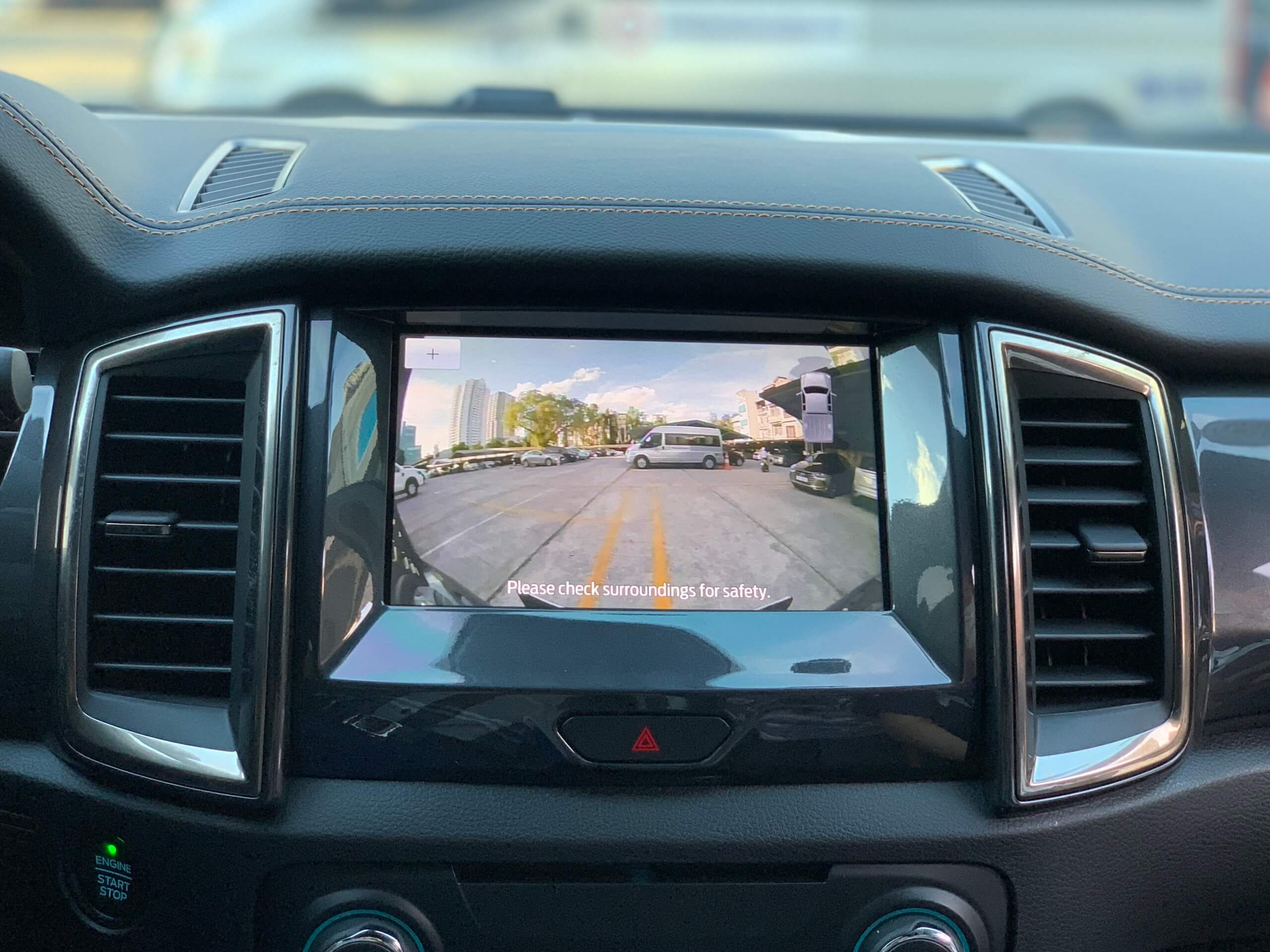

• Khi vào số D, tự động hiển thị view camera trước trong 10s

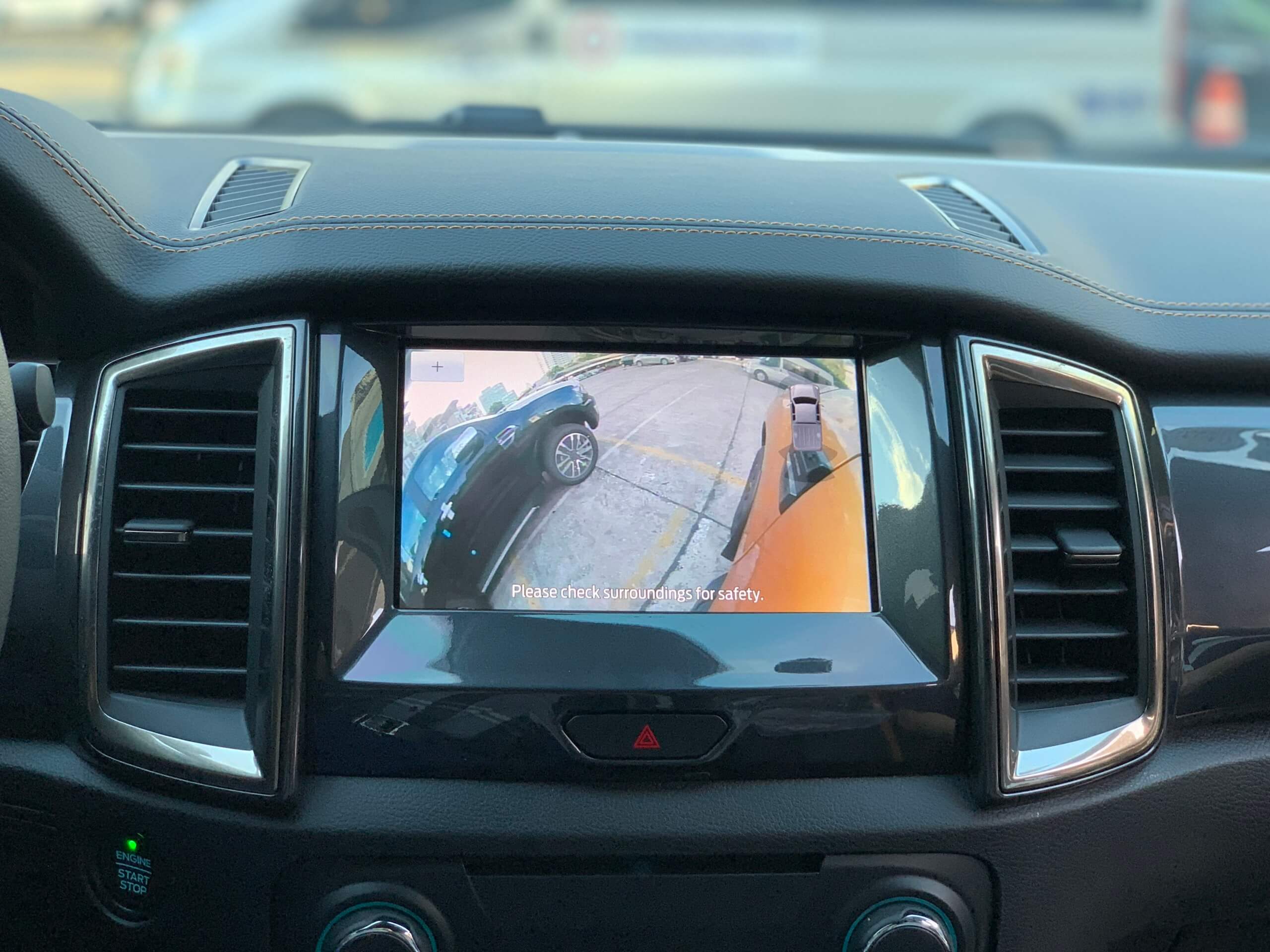

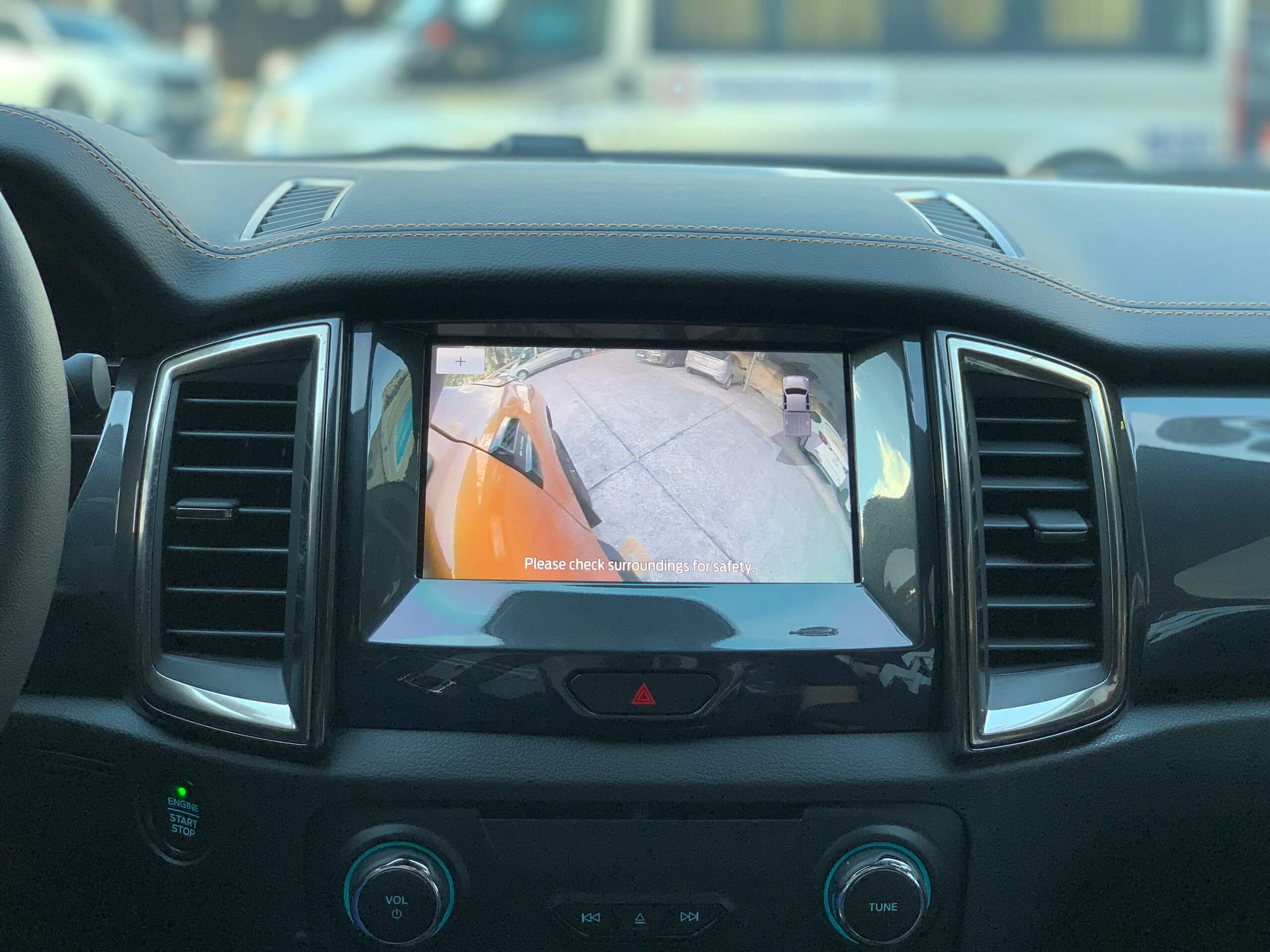

• Tự động hiển thị view trái/phải khi bật xi nhan tương ứng.
• Tự động hiển thị view trước trong 10s khi nháy đèn pha.

Quy trình lắp đặt Camera Full Side

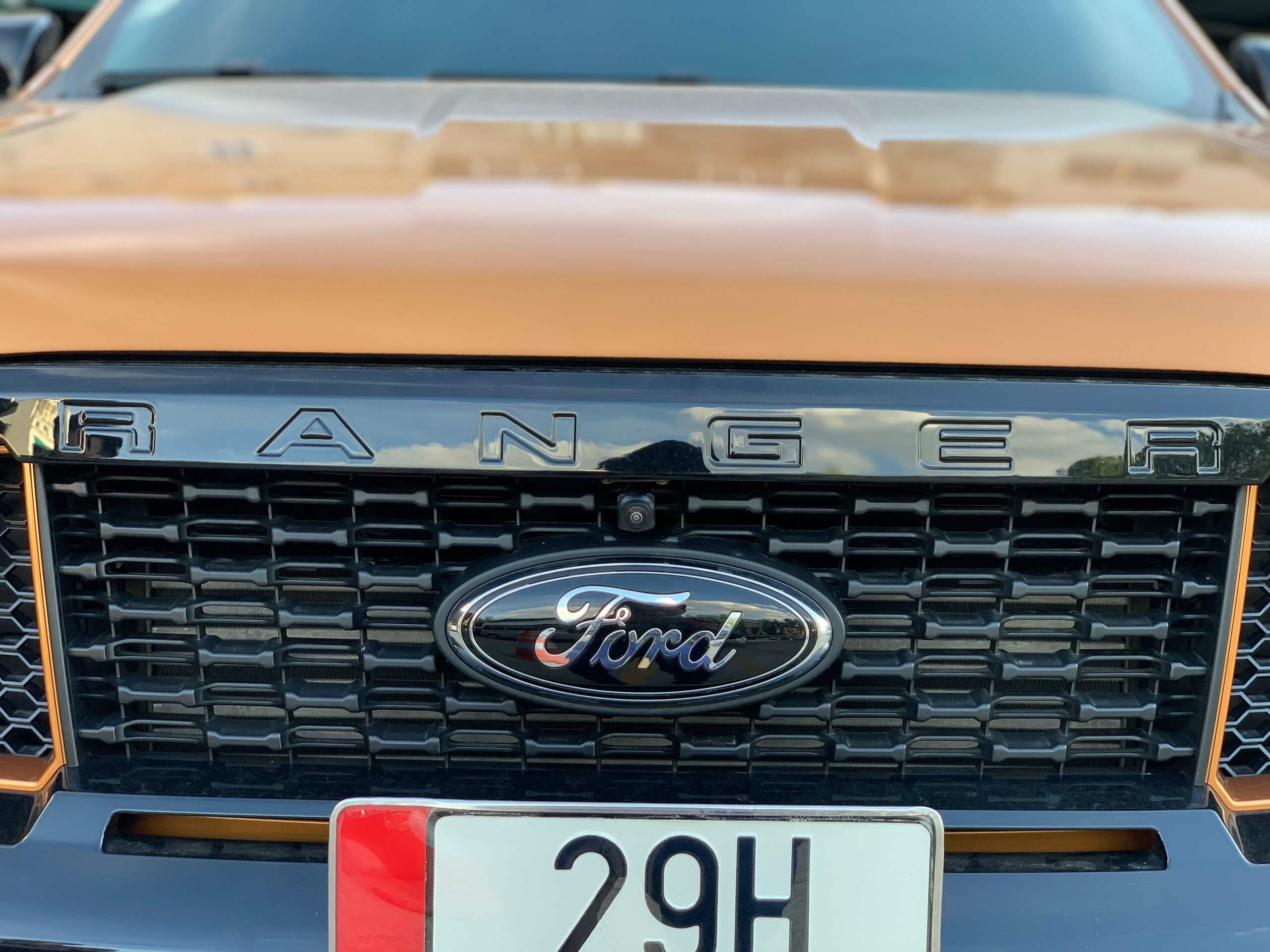

Bước 1. Mở nắp khoang máy, lắp camera quan sát phía trước vào vị trí như trong hình, cắm dây nối camera có ống cách nhiệt và luồn dây từ thành khoang máy đến khe hở bên dưới trụ A để vào buồng lái.

Bước 2. Sau khi tháo kính chiếu hậu bên trái và bên phải, hãy tháo nắp gương chiếu hậu, tháo tấm cửa bên trái và bên phải của cửa trước, luồn dây cáp kéo dài qua tấm cửa từ gương chiếu hậu và định tuyến dây đai ở kết nối cửa trước với buồng lái. Kết nối camera bên trái và bên phải, tạm thời không đục lỗ dưới gương chiếu hậu, chỉ đục lỗ và lắp chúng sau khi kiểm tra chức năng xong để tránh sự cố.

Bước 3. Sau khi tháo từng tấm bên phải của màn hình, hãy sử dụng một công cụ đặc biệt để lấy màn hình ra và sử dụng dây luồn để luồn dây nối từ cửa trước bên trái và bên phải đến mặt sau của thiết bị chính. Lắp đặt hệ thống  và kết nối cáp mở rộng của máy ảnh đã được đi dây trước đó. Sau khi kết nối xong, đóng cửa, khoang động cơ và cốp xe, và kiểm tra chức năng của bộ thiết bị. Quá trình kiểm tra là: Khởi động động cơ- Vào số R quan sát phía sau- Vào số D quan sát view phía trước – Xi nhan trái kiểm tra view trái –  Xi nhan phải kiểm tra view phải – Bật đèn pha đánh lái để kiểm tra tầm nhìn phía trước. Sau khi kiểm tra xong, tắt động cơ và thực hiện bước tiếp theo.

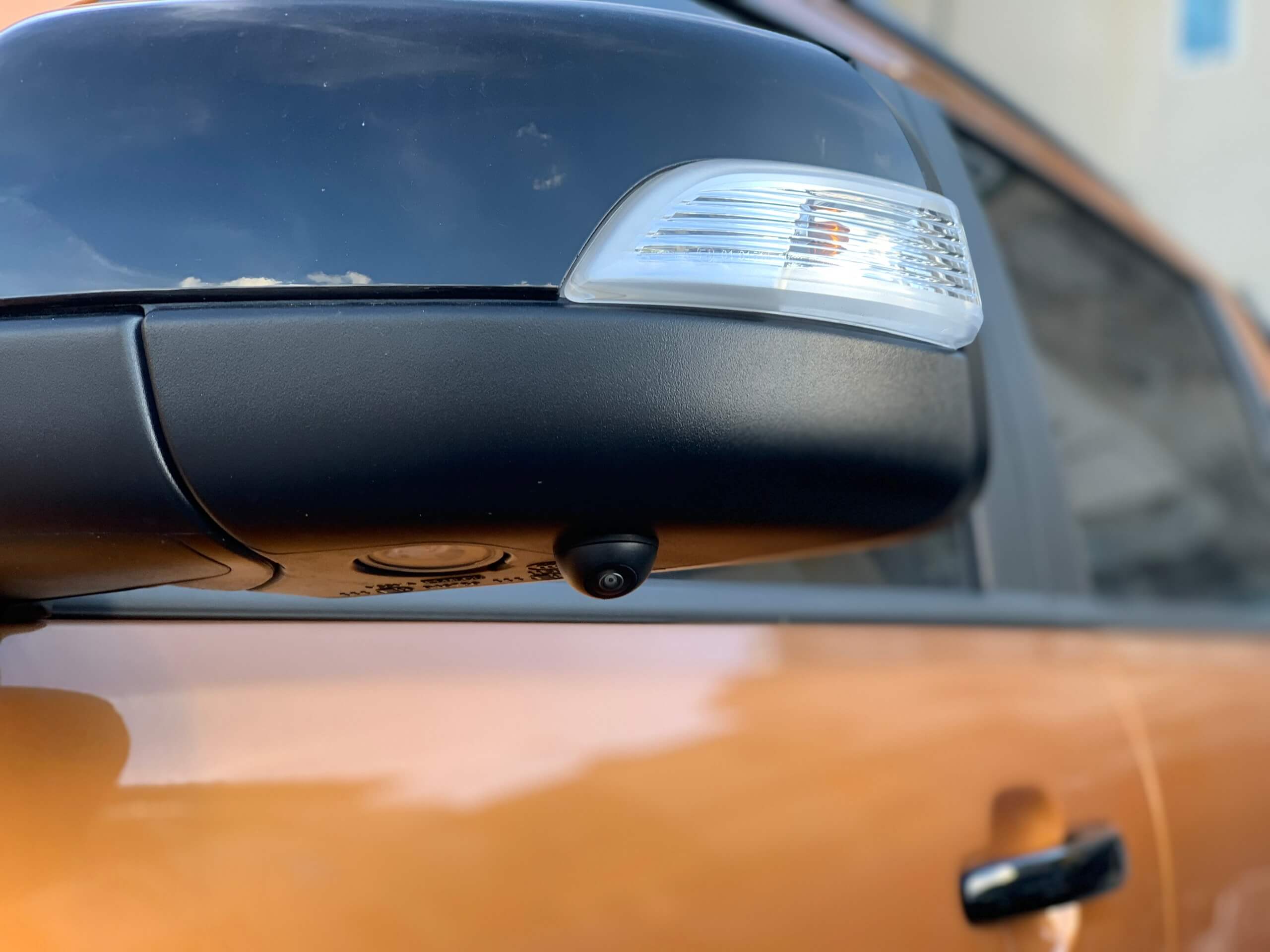

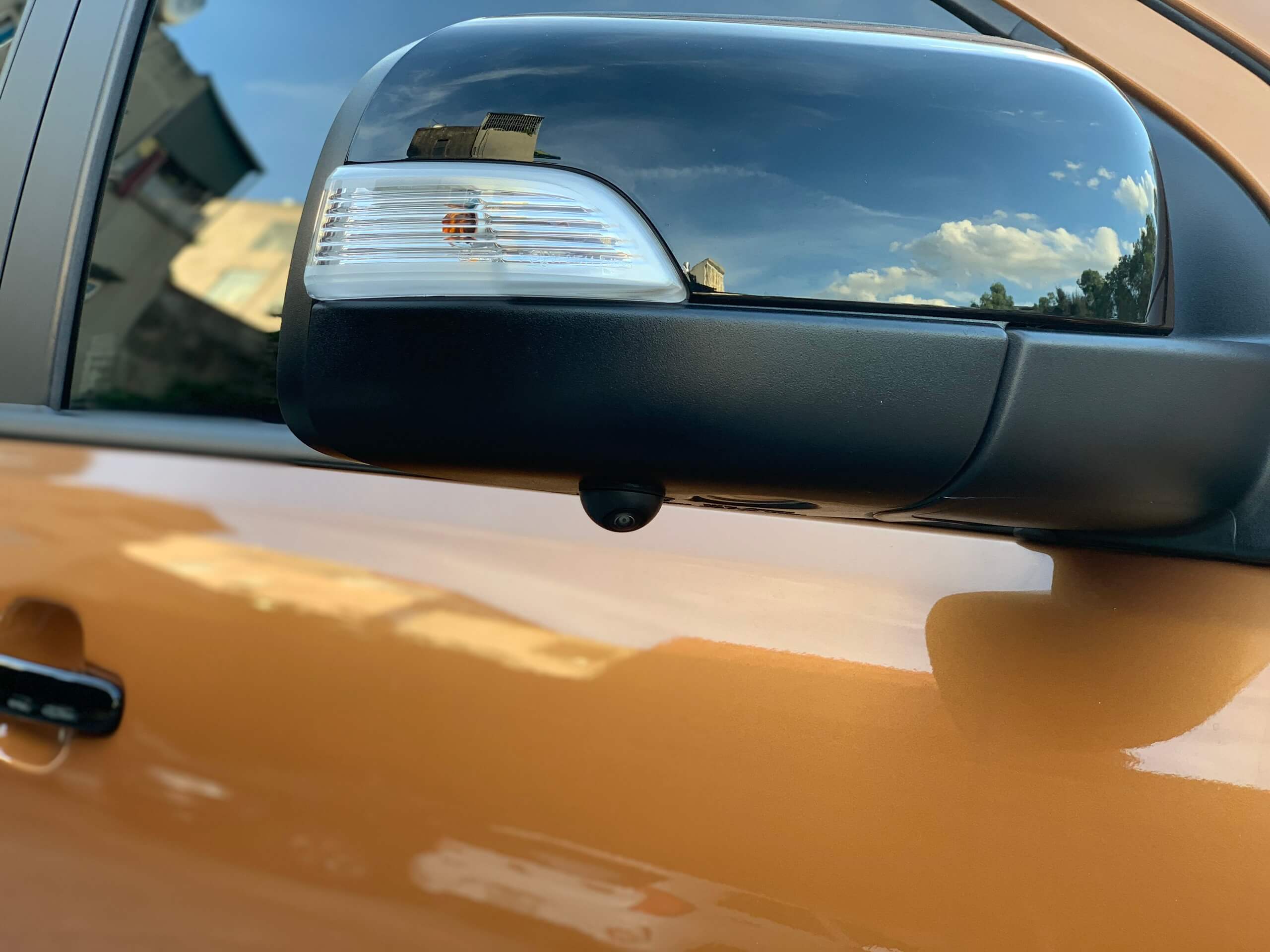

Bước 4. Sau khi kiểm tra chức năng xong, dùng dụng cụ mở lỗ để khoan lỗ tại vị trí thích hợp dưới gương chiếu hậu, lắp camera vào lỗ đã mở và kết nối cáp nối dài camera đã có dây trước đó. Và khôi phục lại hộp lưu trữ máy chủ, bảng điều khiển cửa, gương chiếu hậu, khoang động cơ và các bộ phận khác, và quá trình cài đặt đã hoàn thành.

Bước 5. Sau khi lắp bộ sản phẩm, đừng vội khôi phục lại các phụ kiện đã tháo trước đó. Đóng cửa và khởi động xe. Sau khi chức năng kiểm tra hoạt động chính xác, hãy khôi phục động cơ chính của hộp chứa đồ, ốp cửa, gương chiếu hậu, khoang động cơ và các bộ phận khác, và quá trình lắp đặt hoàn tất.
